近年來，燃氣壁掛爐銷售情況一路看好，每年以20%左右的速度增長，此可見，節約能源在燃氣壁掛爐行業是一項迫在眉睫，任重而道遠的工作。

　　普通燃氣壁掛爐常采用大氣式燃燒方式，其排出的煙氣溫度過高，大都在160℃-200℃之間，很多熱量沒有被充分利用而白白浪費。

　　冷凝式燃氣壁掛爐是一種耗能少，升溫快，熱效率高的產品，有明顯的節能效果，采用全預混燃燒技術熱效應可達107%左右。

　　歐洲冷凝式燃氣壁掛爐已經有幾十年的生產歷史，技術比較成熟，其主流設計是側向全預混燃燒和倒置全預混燃燒二大流派，關鍵技術已被全方位進行了專利保護，中國企業要想開發冷凝式燃氣壁掛爐必須另辟蹊徑。

　　冷凝式燃氣壁掛爐主要是通過二個途徑來利用顯熱和潛熱的;

　　1.降低過剩空氣系數∝;煙氣總量減少，露點升高，放出的潛熱增加。

　　2.降低排煙溫度;增加換熱面積，提高熱效率，作用非常明顯。

　　利用增加二次冷凝器，適度增加換熱面積，仍然采用大氣式燃氣方式，熱效率也能達到100.3%左右，高于國家規定的一級能效96%的標準。

　　從這點著眼，我們將會獲得很大的設計空間和較好的經濟效益，這也是一件非常有意義的研究工作。

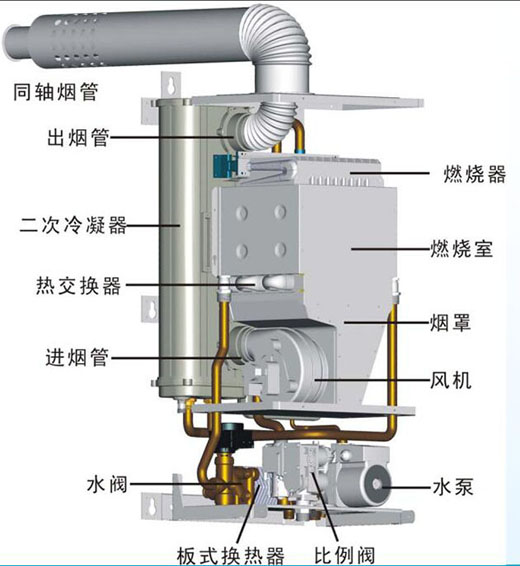

　　結構示意圖:

　　使用方法：

　　使用供曖時，風機、水泵啟動，點火工作，燃氣從燃氣管進入燃燒室中燃燒。

　　循環水從回水管進入二次冷凝器預熱，之后進入熱交換器加熱，熱水供家庭取暖;循環水再次回流到熱交換器中加熱，交替循環。

　　通過二次冷凝器進行熱交換之后，煙氣溫度從180℃降低到50℃-70℃之間，熱效率能達到100.3%左右，產生的冷凝水從冷凝水口流出。

　　使用熱水時，三通閥轉相，冷水在板式換熱器中進行換熱，產生的熱水流出，供人們洗浴之用。

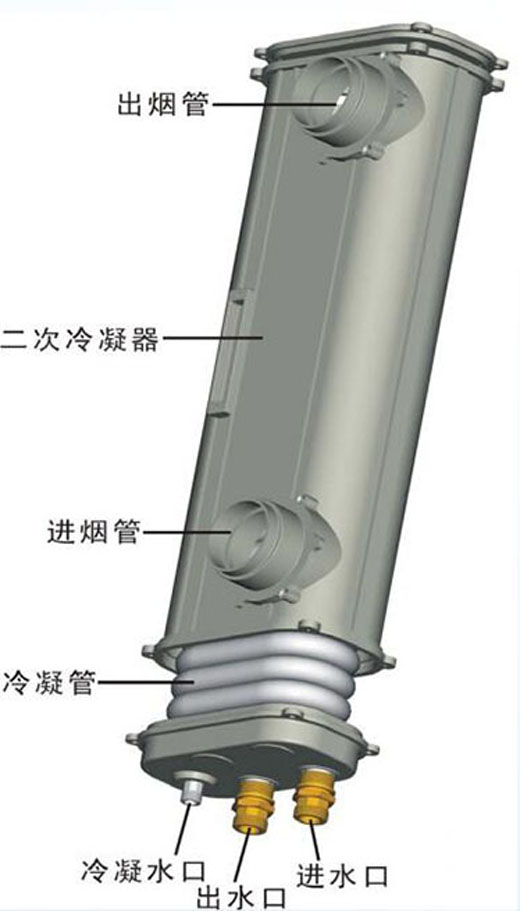

　　板換式二次冷凝器示意圖：

　　二次冷凝器內設置有橢圓形冷凝管，增大熱交換面積，形成簡單緊湊的供水通道。

　　二次冷凝器上端為出煙管，下端為進煙管。

　　二次冷凝器底部為冷凝水口。

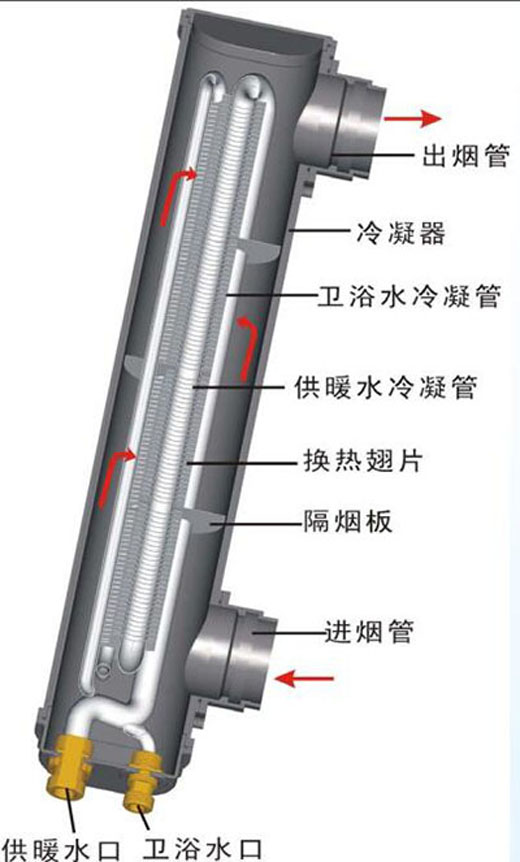

　　套管式二次冷凝器示意圖：

　　二次冷凝器內設置有換熱翅片，供暖冷凝管和衛浴冷凝管共同穿插在換熱翅片上。

　　隔煙板使煙氣在二次冷凝器中曲折流動(箭頭方向)。

　　二次冷凝器上端為出煙管，下端為進煙管。

　　二次冷凝器底部為冷凝水口。
