作為卓寶科技2018年度金禹獎金獎獲獎項(xiàng)目，保利中央海岸位于海口秀英港，項(xiàng)目總占地面積58萬㎡，建筑面積約120萬㎡。項(xiàng)目位于�？跒I海沿線地帶，是�？趪�貿(mào)CBD板塊與西海岸板塊的交匯點(diǎn)。其中1#地塊，屋面：約11000㎡;地下室：約81000㎡。本位主要以1#地塊為例，重點(diǎn)介紹了地下室底板、側(cè)墻、屋面、種植頂板等部位的防水施工。

　　1、防水方案設(shè)計(jì)

　　考慮到本項(xiàng)目屬于臨海工程，對于防水要求比較高。故地下室底板、側(cè)墻、頂板、屋面均為一級防水設(shè)防要求，即在結(jié)構(gòu)自防水的基礎(chǔ)上再增設(shè)兩道防水層。

　　實(shí)際工程表明，涂料+卷材的復(fù)合防水做法可以形成互補(bǔ)，有效綜合兩者各自的優(yōu)勢，防水效果更佳。而在具體選擇防水材料時(shí)則要考慮卷材與涂料的相容性以及施工的可操作性等，因此涂必定橡膠瀝青基類防水涂料與自粘防水卷材的復(fù)合防水做法是目前最佳組合。

　　針對該項(xiàng)目不同部位，分別采用以下防水方案：

　　地下室底板和屋面采用2mm涂必定橡膠瀝青防水涂料+1.5mm BAC-P(交叉層膜)雙面自粘聚合物改性瀝青防水卷材;

　　側(cè)墻采用1.5mm涂必定橡膠瀝青防水涂料(立面專用型)+1.5mm BAC-P(交叉層膜)雙面自粘聚合物改性瀝青防水卷材;

　　地下室頂板有種植要求，采用2mm涂必定橡膠瀝青防水涂料+4mm BAC(聚酯胎)耐根穿刺自粘聚合物改性瀝青防水卷材。

　　1.1 地下室底板的做法

　　地下室底板采用2mm涂必定橡膠瀝青防水涂料+1.5mm BAC-P(交叉層壓膜)雙面自粘聚合物改性瀝青防水卷材的復(fù)合做法：

　　先將涂料和卷材施工在墊層上，卷材施工完成后揭除其上表面隔離膜，待澆筑細(xì)石混凝土保護(hù)層時(shí)，卷材的自粘膠可與保護(hù)層形成“反粘”。雖然此時(shí)，涂料與上部的卷材和下部的墊層都緊密粘結(jié)，但由于涂必定橡膠瀝青涂料的100%內(nèi)聚力破壞，所以即使墊層出現(xiàn)沉降，其破壞部位也只是在涂料本身，并不會影響上部的卷材，因?yàn)榫聿囊廊焕喂痰嘏c細(xì)石混凝土保護(hù)層反粘在一起，繼續(xù)發(fā)揮其防水功能。如圖1所示。

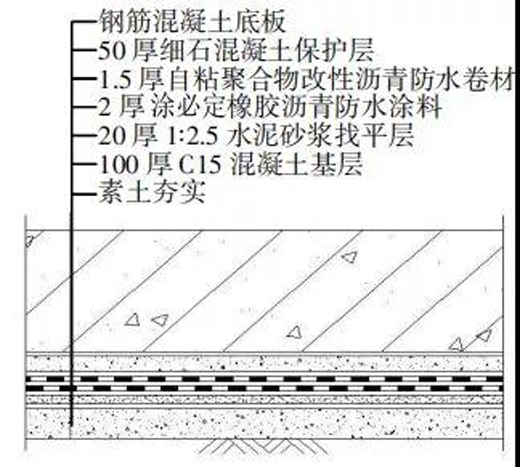

　　圖1地下室底板防水做法

　　1.2 地下室側(cè)墻的做法

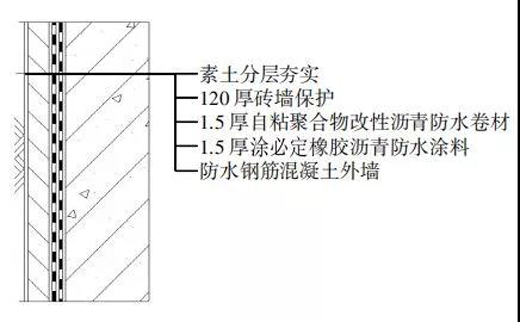

　　地下室側(cè)墻采用1.5mm涂必定橡膠瀝青防水涂料(非固化立面專用型)+1.5mm BAC-P(交叉層壓膜)雙面自粘防水卷材的復(fù)合做法。涂料采用專門研發(fā)的立面專用型，具有更好的抗流墜、耐高溫等性能。BAC-P雙面自粘卷材為薄質(zhì)材料，質(zhì)輕，服帖性好，立面施工更加簡便。防水層施工完成后，考慮到在實(shí)際回填土的過程中難以完全按照規(guī)范要求進(jìn)行，為了避免防水層受到影響，采用砌120磚墻保護(hù)。如圖2所示。

　　圖2 地下室側(cè)墻防水做法

　　1.3 地下室頂板的做法

　　地下室頂板有綠化要求，故采用2mm涂必定橡膠瀝青防水涂料+4mm BAC(聚酯胎)耐根穿刺自粘聚合物改性瀝青防水卷材的復(fù)合做法。BAC耐根穿刺自粘防水卷材的阻根原理為化學(xué)阻根，阻根效果優(yōu)異，而且可以和涂必定橡膠瀝青涂料完美融合，有效消除卷材與涂料之間的竄水層。

　　在防水層施工之前，還采用拋丸技術(shù)將結(jié)構(gòu)層表面的浮漿或酥松層去掉，可避免防水層與結(jié)構(gòu)層之間竄水。就算防水層存在薄弱環(huán)節(jié)，但防水層與結(jié)構(gòu)層之間沒有水存在，植物根系又具有向水性的特點(diǎn)，那么它就沒有繼續(xù)向下生長的動力，無論是對防水層還是結(jié)構(gòu)層都有了很好地保護(hù)作用。如圖3所示。

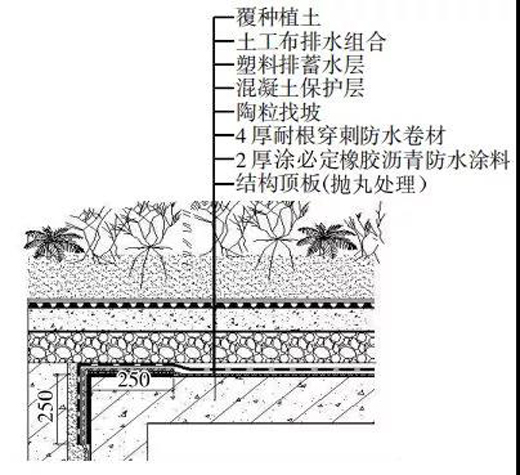

　　圖3 地下室頂板防水做法

　　1.4 屋面的做法

　　屋面為上人保溫平屋面且結(jié)構(gòu)找坡，采用2mm涂必定橡膠瀝青防水涂料+1.5mm BAC-P(交叉層壓膜)雙面自粘聚合物改性瀝青防水卷材的復(fù)合做法。涂必定橡膠瀝青防水涂料始終保持黏稠狀，具有優(yōu)異的滲透、蠕變與密封性能，一次涂刮成型便能適應(yīng)基層變形及開裂;交叉層壓膜雙面自粘防水卷材采用自粘方式搭接，搭接簡易、不需粘結(jié)劑，且擁有很好的搭接質(zhì)量。自粘卷材和涂必定涂料各具特點(diǎn)，兩者復(fù)合使用，使具有蠕變性的無縫涂料和厚度均一的自粘卷材形成一個(gè)整體，優(yōu)勢互補(bǔ)，使防水系統(tǒng)更加可靠。如圖4所示。

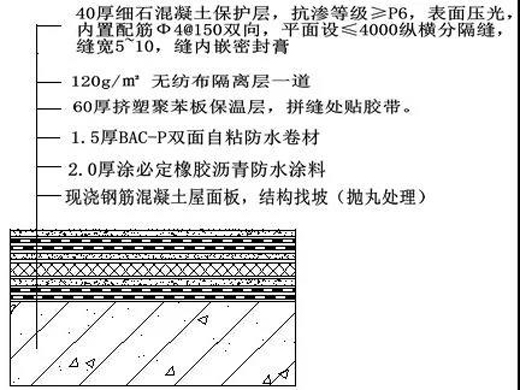

圖4 上人保溫平屋面防水做法

　　2、防水施工

　　2.1 工藝流程

　　加熱涂必定橡膠瀝青涂料→清理基層→基層處理→節(jié)點(diǎn)加強(qiáng)處理→定位彈線→試鋪?zhàn)哉尘聿?rarr;施工涂必定橡膠瀝青涂料→鋪貼自粘卷材→卷材搭接→組織驗(yàn)收

　　2.2 施工工藝

　　2.2.1加熱涂料

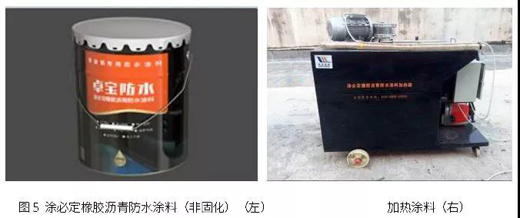

　　把橡膠瀝青涂料放入專用的加熱器中進(jìn)行加熱，使膏狀橡膠瀝青涂料完全融化成流態(tài)狀備用。如圖5所示。

　　2.2.2基層處理

　　地下室頂板、屋面基層采用拋丸機(jī)及打磨機(jī)把基面的浮漿、砂子等清理干凈，使基層堅(jiān)實(shí)平整。拋丸機(jī)不能操作部位使用手持打磨機(jī)打磨。(外墻基層表面不需拋丸處理，不平整部位使用手持打磨機(jī)打磨平整)如圖6所示。

　　圖6 (左)拋丸機(jī)處理

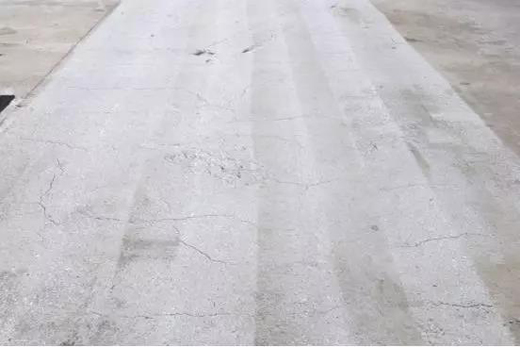

　　圖6(右)拋丸機(jī)處理后效果

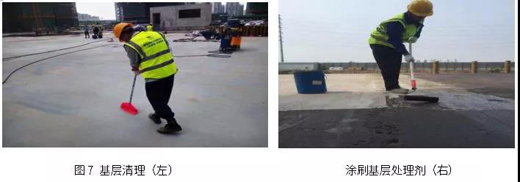

　　然后，用掃帚、鐵鏟等工具將基層表面的灰塵、雜物清理干凈，基面保持基本平整，對于不平的部位需修補(bǔ)平整，用長柄滾刷將基層處理劑涂刷在已處理好的基層表面，涂刷要均勻，不得漏刷或露底。圖7所示。

　　2.2.3 節(jié)點(diǎn)加強(qiáng)處理

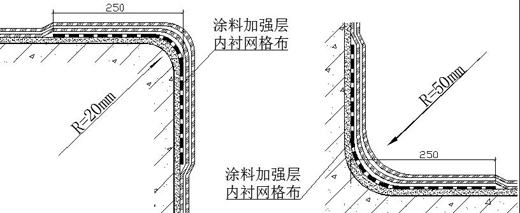

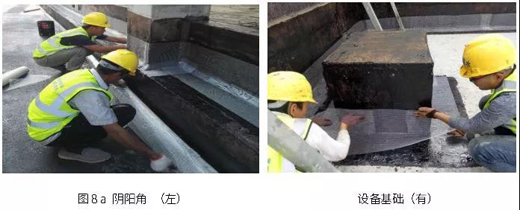

　　節(jié)點(diǎn)部位(如：陰陽角等)采用涂必定橡膠瀝青涂料(非固化)進(jìn)行加強(qiáng)處理。在陰陽角等節(jié)點(diǎn)部位涂刷一遍非固化橡膠瀝青涂料然后粘貼玻纖網(wǎng)格布，然后再涂刮非固化橡膠瀝青防水涂料將網(wǎng)格布完全覆蓋，附加層涂刷寬度為500mm,轉(zhuǎn)角兩側(cè)各半。如圖8所示。

　　圖8b 加強(qiáng)處理尺寸

　　2.2.4 試鋪卷材

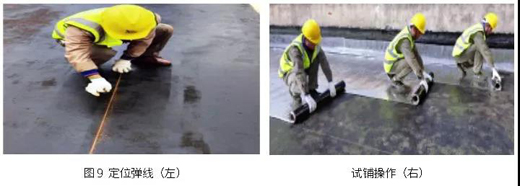

　　1)定位彈線：以分格的方式進(jìn)行彈線，確定施工橡膠瀝青涂料的范圍,每個(gè)格子的寬度為0.92m，長度為5m，面積為4.6㎡。如圖9所示。

　　2)試鋪操作：將自粘卷材自然松弛的攤開，按控制線擺放好，然后把卷材從兩端往中間收卷。

　　2.2.5 涂料施工

　　1) 刮涂法施工：把加熱完畢的橡膠瀝青涂料，裝入標(biāo)準(zhǔn)桶內(nèi)均勻倒在施工區(qū)域內(nèi)，確保涂料的用量為2.5kg/㎡，按照彈線的范圍將涂必定橡膠瀝青涂料涂刮在基面上，涂刮厚度均勻，不露底。

　　2) 噴涂法施工(立面)：把加熱完畢的橡膠瀝青涂料裝入專用噴涂設(shè)備，按照預(yù)先劃分完畢的區(qū)間進(jìn)行噴涂施工，噴涂時(shí)前后兩遍應(yīng)方向交叉進(jìn)行，噴涂施工時(shí)確保涂料的用量為2.0kg/㎡。如圖10 所示。

圖10 (1)刮涂施工

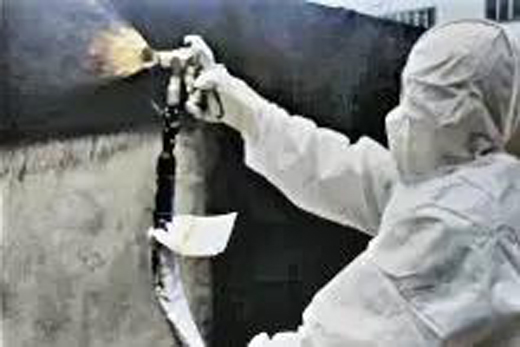

　　圖10(2)噴涂施工

　　2.2.6 鋪貼自粘卷材

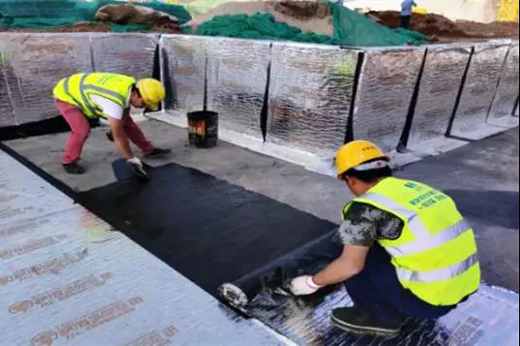

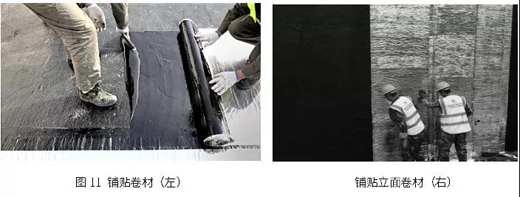

　　1)鋪貼平面卷材：涂刮橡膠瀝青涂料的同時(shí)，揭除自粘卷材下表面隔離膜，將卷材粘貼在涂料上。同時(shí)，將自粘卷材搭接邊的隔離膜揭除，進(jìn)行自粘搭接，搭接寬度80mm，卷材T型搭接口處用涂必定橡膠瀝青防水涂料進(jìn)行內(nèi)外密封處理。并用壓輥滾壓密實(shí)。

　　2)鋪貼立面卷材：卷材由下至上進(jìn)行鋪貼。鋪貼前揭除自粘面隔離膜后粘貼。要求鋪貼順直、平整、無褶皺，鋪貼完畢隨即用刮板趕壓排除卷材下方空氣，使涂料與卷材粘貼緊密、牢固。卷材長、短邊之間為搭接連接，搭接寬度均為80㎜。搭接前先將卷材搭接部位的隔離膜揭除，粘貼后隨即用刮板用力趕壓排出空氣，使卷材搭接邊粘結(jié)嚴(yán)密。如圖11所示。

　　2.2.7 女兒墻收口密封

　　卷材收口處，先用壓條固定，固定件間距不大于250mm，再橡膠瀝青防水涂料進(jìn)行密封。如圖12 所示。

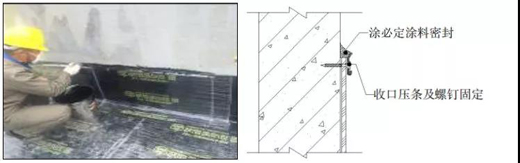

　　圖12 女兒墻收口密封

　　3、節(jié)點(diǎn)處理

　　3.1 平立面交接處

　　底板與側(cè)墻的交接處(圖 13)施工要點(diǎn)：

　　1)底板與側(cè)墻交角處、側(cè)墻的施工縫部位需涂刷 500 mm 寬的涂必定涂料作加強(qiáng)層;

　　2)底板卷材翻在永久性磚胎膜之上，并用密封膠收口密封，并在上面施作 40 mm 厚細(xì)石混凝土作保護(hù)層。

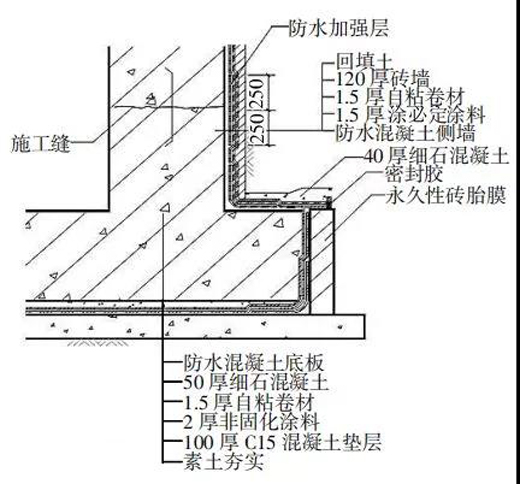

　　圖13 底板和側(cè)墻交接處

　　3.2 底板后澆帶

　　底板后澆帶(圖 14)施工要點(diǎn)：

　　1)陰陽角部位涂刷500 mm 寬的非固化涂料作加強(qiáng)層，后澆帶處的涂料寬出兩端各250 mm;

　　2)后澆帶內(nèi)層混凝土中心設(shè)置橡膠止水帶，后澆混凝土與先澆混凝土交互處設(shè)置鋼板止水帶。

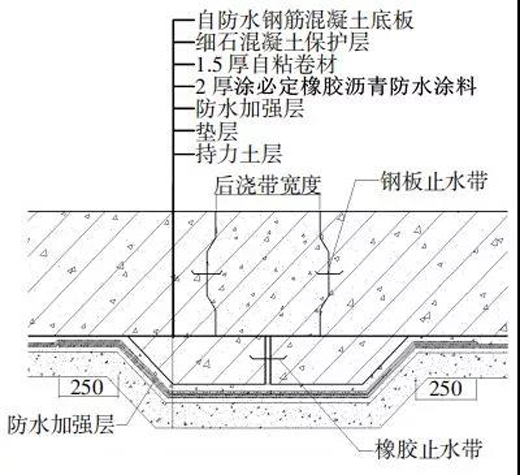

　　圖14 后澆帶防水做法

　　3.3 穿墻管

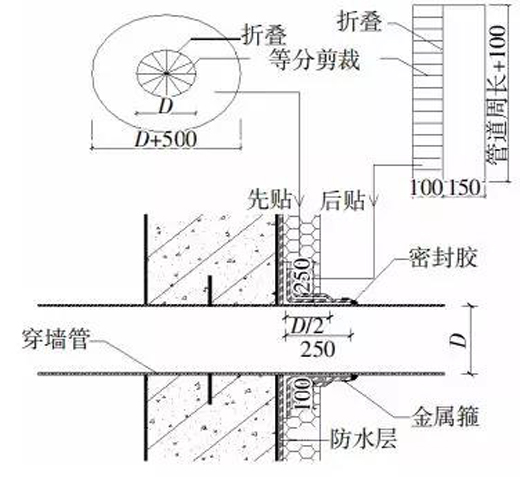

　　穿 墻 管(圖 15)施工要點(diǎn)：

　　1)卷材進(jìn)行等分，設(shè)置于穿墻管一圈作為防水加強(qiáng)層;

　　2)固定式穿墻管應(yīng)加焊止水環(huán)，并做好防腐處理;

　　3)為確保密實(shí)效果，施工補(bǔ)償收縮防水混凝土，保證混凝土密實(shí)，加強(qiáng)養(yǎng)護(hù);

　　4)密封材料嵌填應(yīng)密實(shí)、連續(xù)、飽滿且粘結(jié)牢固。

　　圖15 穿墻管

　　結(jié)語

　　海口保利中央海岸采用涂必定橡膠瀝青防水涂料與自粘聚合物改性瀝青防水卷材結(jié)合的復(fù)合防水系統(tǒng)，并在系統(tǒng)中引入了“零缺陷”保險(xiǎn)保障機(jī)制，倒逼企業(yè)提升責(zé)任心、提高材料與施工質(zhì)量，能夠最大程度地保障防水工程的長期可靠，形成一個(gè)良性的質(zhì)量循環(huán)。工程實(shí)踐表明，涂卷復(fù)合的防水系統(tǒng)形成的一級防水標(biāo)準(zhǔn)能夠很好地滿足臨海城市的地下建筑防水要求，保證工程防水的長期有效。

　　參考文獻(xiàn)

　　[1]現(xiàn)行國家建筑安裝工程施工與驗(yàn)收規(guī)范(規(guī)程)、質(zhì)量檢驗(yàn)評定標(biāo)準(zhǔn);

　　[2]國家標(biāo)準(zhǔn)《建筑工程施工質(zhì)量驗(yàn)收統(tǒng)一標(biāo)準(zhǔn)》(GB50300-2013);

　　[3]國家標(biāo)準(zhǔn)《地下防水工程技術(shù)規(guī)范》(GB 50108-2008);

　　[4]國家標(biāo)準(zhǔn)《地下防水工程質(zhì)量驗(yàn)收規(guī)范》(GB 50208-2011);

　　[5]本工程特點(diǎn)，施工現(xiàn)場環(huán)境、自然條件等。
