膩子施工過程中，往往會因為各種各樣的原因導致膩子面層出現問題，尤其是墻面空鼓現象，因此在施工過程中一定要仔細，那么刮膩子究竟要怎么刮呢?為什么很多刮了之后會出現那么多空鼓現象?

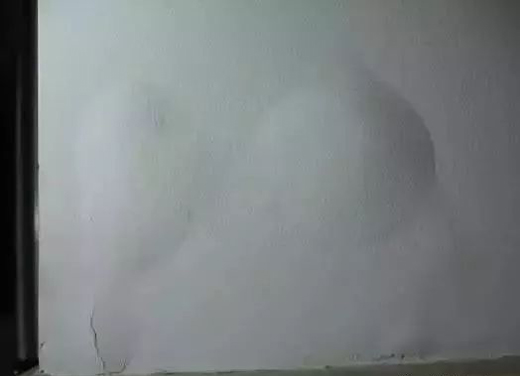

　　膩子層空鼓，氣泡的由來

　　膩子層空鼓、起泡，主要原因是基層與膩子層之間存在氣體所致。基層與膩子層之間存在致密層，如界面劑不加水進行界面處理，使空氣無法正常向基層擴散。基層處理不當，使膩子層與基層接觸不夠緊密，形成夾層。

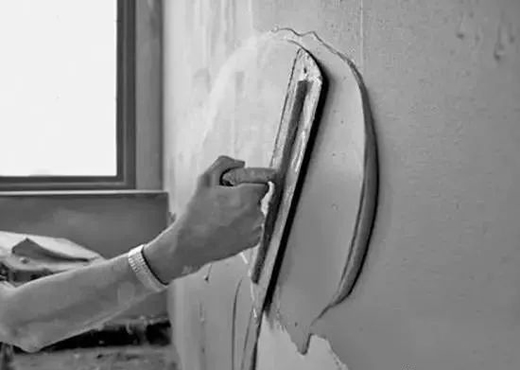

　　刮膩子粉的步驟

　　1、膩子粉一般在攪拌均勻后，靜置15分鐘，讓各種成分充分潤濕溶解，然后用電動攪拌機再次攪拌后上墻。

　　2、膩子施工時應在墻面反復批刮、推碾，讓膩子與基層充分滲透、擴散、接觸、濕潤。

　　3、施工第二道或者最后一道面層出現膩子層起泡現象，應在水印消除前用刮刀進行壓泡破除處理，保證膩子面上不出現氣泡。

　　4、出現大面積起泡的膩子面，重新用內墻膩子粉批刮起泡的面層。

　　為什么膩子粉會粉化那么嚴重

　　膩子本身粘結劑質量存在問題。粘結劑沒有發揮作用，還就是如果批刮膩子層過薄或者批刮后強制通風或者加熱烘干，都會造成水份散失過快，喪失粘結作用膩子層就會粉化嚴重。

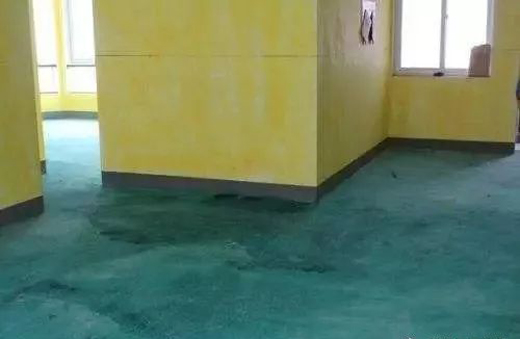

　　在涂粘結劑的時候，會先用膠把浮塵粘掉，以此增加膩子與墻體之間的粘合度。涂完粘結劑，墻體一般晾12個小時，直到膠干才開始批膩子。

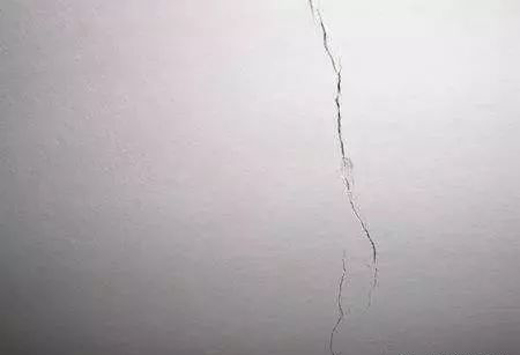

　　為什么膩子層開裂

　　基層未徹底干透就施工，施工基層的含水率大于等于10%。底層膩子未干透，就過面，表層先行干燥，而內層還在繼續干燥過程中，層間干縮程度不一樣，容易開裂。施工太厚，內部干燥較慢，表面干燥速度較快，造成開裂。基層處理時，補縫和補平材料未徹底干透，上面就施刮硬度較強的內墻膩子，容易造成開裂。

　　刮涂第一遍膩子，厚度應視基層表面情況而定，一般厚度為0.8mm-1.2mm。第一遍膩子允許稍有針眼，但不許有氣泡;一次膩子刮涂不要過厚，避免干縮率過大，影響膩子層與基層的粘結牢固。刮涂時用力要均衡，盡量使膩子層表面光滑，不出現明顯粗糙面。

　　刮涂第二遍時，應逢高不抬、逢低不沉，盡量使膩子層表面平整，填實針眼，刮涂時用力要均衡，盡量使膩子層表面光滑，不出現明顯的粗糙面。

　　資訊整理：中國建材家居網十大藝術涂料品牌專題《http://www.newzhihuishijiesy.com/ystl/》
